山东联拓浅谈对土工格栅的认识

发布时间: [2019-12-3-9:13:58] 浏览量:733次

山东联拓浅谈对土工格栅的认识

作为土工材料的生产销售厂家，我初步了解到土工格栅的一些类型，特性，用途，价格，施工工艺及施工中应注意到的问题。下面就我对土工格栅的认识做一下简单论述。
土工合成材料是工程建设中应用的土工织物、土工膜、土工复合材料、土工特种材料的总称，是一种新型的岩土工程材料。它以人工合成的聚合物，如塑料、化纤、合成橡胶等为原料，制成各种类型的产品，置于土体内部、表面或各层土体之间，发挥加强或保护土体的作用。目前土工合成材料已经广泛应用于水利、电力、公路、铁路、建筑、海港、采矿、军工等工程的各个领域。
近代土工合成材料的发展，是建立在合成材料—塑料、合成纤维和合成橡胶发展基础之上的。20世纪30年代末或40年代初，土工合成材料开始应用于土工建筑中。现代土工格成材料的应用是以1958年Barret R J在美国佛罗里达州利用聚氯乙烯织物作为海岸块石护坡的垫层工程为开端的。这种土工合成材料主要是以机织型的有纺织物为主，大部分用于护岸等工程，在美国、欧洲和日本逐渐推广。我国在20世纪60年代中期开始应用塑料防渗膜，首先用于渠道防渗，以后推广到水库、水闸和蓄水池等工程中。合成纤维土工织物在我国的应用较晚，但发展较快。由于土工合成材料的生产和应用技术的不断发展，其逐渐成为一门新的边缘科学，有关的学术活动也在不断的深入和扩大。
用聚丙烯、聚氯乙烯等高分子聚合物经热塑或模压而成的二维网格状或具有一定高度的三维立体网格屏栅，当作为土木工程使用时，称为土工格栅。
土工格栅是一种主要的土工合成材料，与其他土工合成材料相比，它具有独特的性能与功效。土工格栅常用作加筋土结构的筋材或复合材料的筋材等。土工格栅主要分为塑料土工格栅、钢塑土工格栅、玻璃纤维土工格栅、聚酯纤维经编土工格栅、经编涤纶土工格栅、玻纤聚酯土工格栅和矿用格珊等。
1.塑料土工格栅
塑料土工格栅是经过拉伸形成的具有方形或矩形的聚合物网材，按其制造时拉伸方向的不同可为单向拉伸和双向拉伸两种。它是在经挤压制出的聚合物板材（原料多为聚丙烯或高密度聚乙烯）上冲孔，然后在加热条件下施行定向拉伸。单向拉伸格栅只沿板材长度方向拉伸制成，而双向拉伸格栅则是继续将单向拉伸的格栅再在与其长度垂直的方向拉伸制成。
由于塑料土工格栅在制造中聚合物的高分子会随加热延伸过程而重新排列定向，加强了分子链间的联结力，达到了提高其强度的目的。其延伸率只有原板材的10%～15%。如果在土工格栅中加入炭黑等抗老化材料，可使其具有较好的耐酸、耐碱、耐腐蚀和抗老化等耐久性能。
塑料土工格栅在施工时应注意下列问题：支撑在预制混凝土基础上，其宽度不大于30cm，厚度不小于20cm，埋深不小于60cm防止地基冻胀影响；筋材铺设，筋材主强度方向应垂直于墙面，以销钉固定；平整墙基，按设计要求开挖、平整；软土需压实或换填，压实到要求密度，应略超出墙面范围。

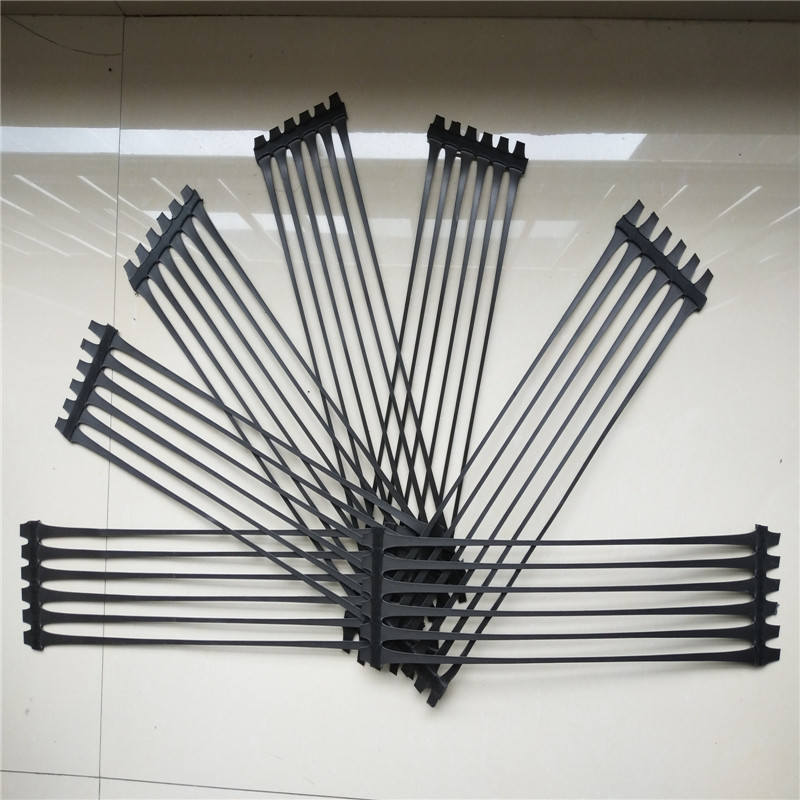

1.1单向土工格栅

单向土工格栅是由高分子聚合物经挤出压成薄板再冲规则孔网，然后纵向拉伸而成.这种过程中使高分子成定向线性状态并形成分布均匀、节点强度高的长椭圆形网状整体性结构此种结构具有相当高的拉伸强度和拉伸模量。
单向土工格栅的主要用途是加固软弱地基；加筋沥青或水泥路面；加固路堤坝迦坡及挡土墙；加固江河海堤；处理垃圾掩埋场。单向土工格栅的特殊用途：抗低温性。

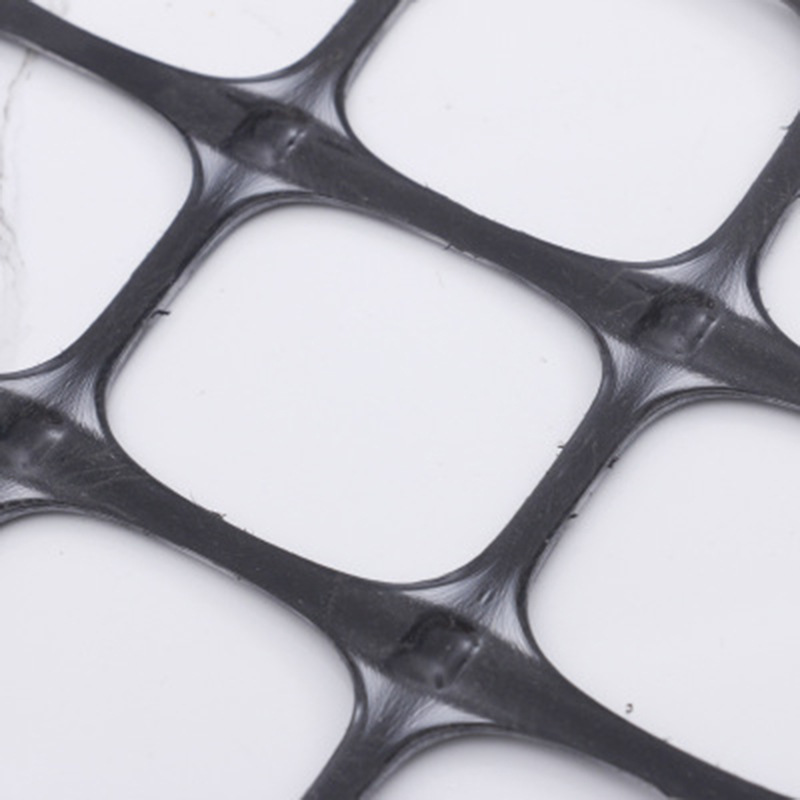

1.2双向土工格栅

双向土工格栅是用高分子聚合物通过挤压、成板、冲孔过程后再纵向、横向拉伸而成。该材料在纵向和横向上都具有很大的拉伸强度，这种结构在土壤中同样也能提供一个更为有效的力的承担和扩散的理想的连锁系统，适应于大面积永久性承载的地基。
双向拉伸塑料土工格栅适用于各种堤坝和路基补强、边坡防护、洞壁补强，大型机场、停车场、码头货场等永久性承载的地基补强。　
双向土工格栅的主要作用有增大路（地）基的承载力，延长路（地）基的使用寿命；防止路（地）面塌陷或产生裂纹，保持地面美观整齐；施工方便，省时，省力，缩短工期，减少维修费用；防止涵洞产生裂纹；增强土坡，防止水土流失；减少垫层厚度，节约造价；支撑边坡植草网垫的稳定性绿化环境；可取代金属网，用于煤矿井下假顶网。

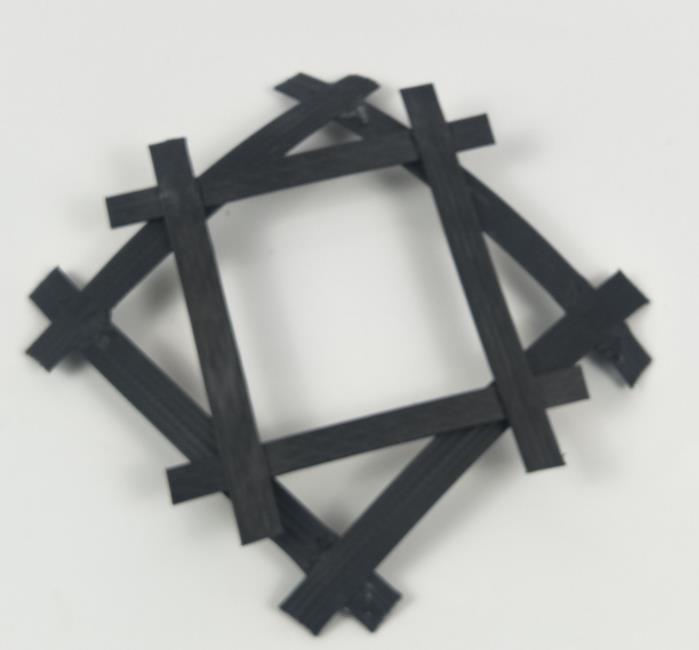

2.钢塑土工格栅

钢塑土工格栅以高强钢丝（或其他纤维），经特殊处理，与聚乙烯（PE），并添加其他助剂，通过挤出使之成为复合型高强抗拉条带，且表面有粗糙压纹，则为高强加筋土工带。由此单带，经纵、横按一定间距编制或夹合排列，采用特殊强化粘接的熔焊技术焊接其交接点而成型，则为加筋土工格栅。
该产品的主要特点有强度大、变形小；蠕变小；耐腐蚀、寿命长；施工方便快捷、周期短、成本低等。主要应用于公路、铁路、桥台、引道、码头、水坝、渣场等的软土地基加固、挡墙和路面抗裂工程等领域。
钢塑土工格栅的主要工程特征有强度大、蠕变小、适应各类环境土壤，完全可以满足高等级公路中的高大挡墙使用；能有效的提高加筋承载面的嵌锁、咬合作用、极大程度的增强地基的承载力、有效的约束土体的侧向位移，增强地基稳固性能；与传统格栅相比更具有强度大、承载力强、抗腐蚀、防老化、摩擦系数大、孔眼均匀、施工方便、使用寿命长等特点；更适应于深海作业、堤岸加固，从根本上解决了其他材料做石笼因长期受海水冲蚀而造成的强度低、耐腐蚀性能差、使用寿命短等技术难题；能有效的避免在施工过程中被机具碾压、破坏而造成的施工损伤。
3.玻璃纤维土工格栅

玻璃纤维土工格栅是以玻璃纤维为材质，采用一定的编织工艺制成的网状结构材料，为保护玻璃纤维、提高整体使用性能，经过特殊的涂复处理工艺而成的土工复合材料。它是一种用于路面增强、老路补强，加固路基及软土基的优良土工合成材料。在处理沥青路面反射裂纹应用上，已成为不可替代的材料。该产品是以高强无碱玻璃纤维通过国际先进的经编工艺制成网状基材，经表面涂覆处理而制成的半刚性制品。
玻璃纤维土工格栅的主要特点有高抗拉强度、低延伸率；无长期蠕变；热稳定性；与沥青混合的相容性；物理化学稳定性；集料嵌锁和限制。
玻璃纤维土工格栅的主要用途有：用于旧沥青砼路面，加筋增强沥青面层，防治病害；用于水泥砼路面改建复合式路面，抑制板块收缩等引起反射裂缝；用于道路拓改工程，防治新老结合部及不均匀沉降而造成裂纹；用于软土基加筋处理，利于软土析水固结，有效抑制沉降，均匀应力分布，增强路基整体强度；用于新建道路半钢性基层产生收缩裂缝，加筋增强防止基础裂纹反射而引起的路面裂缝。

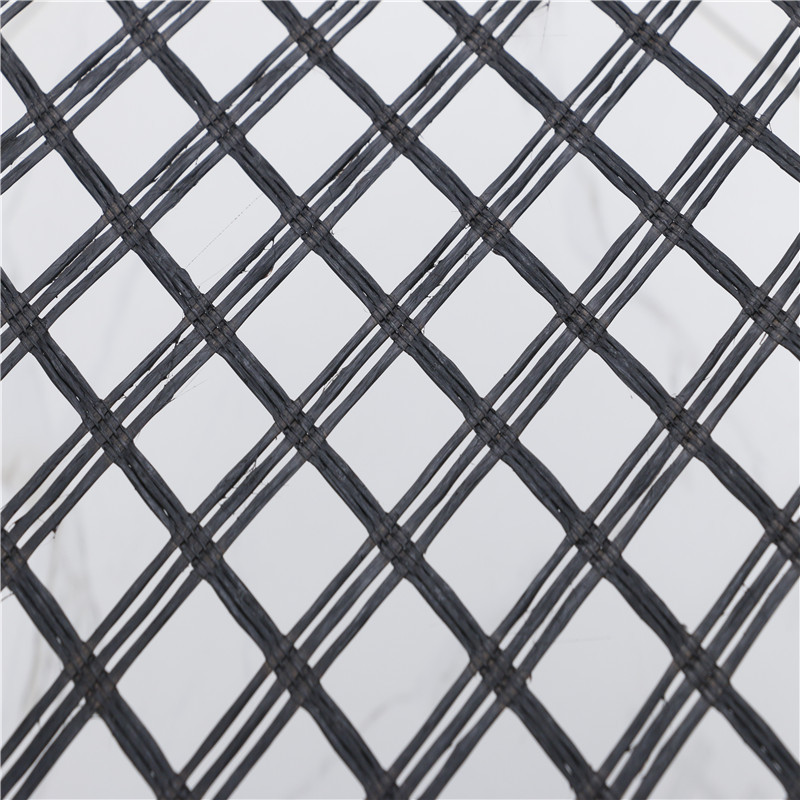

4.聚酯纤维经编土工格栅

聚酯纤维经编土工格栅选取用高强聚酯纤维为原料。采用经编定向结构，织物中的经纬向纱线相互间无弯曲状态，交叉点用高强纤维长丝捆绑结合起来，形成牢固的结合点，充分发挥其力学性能，高强聚酯纤维经编土工格栅具有抗拉强度高，延伸力小，抗撕力强度大，纵横强度差异小，耐紫外线老化、耐磨损、耐腐蚀、质轻、与土或碎石嵌锁力强，对增强土体抗剪及补强提高土体的整体性与荷载力，具有显著作用。
5.经编涤纶土工格栅

经编涤纶土工格栅选取用聚酯涤纶纤维为原料。采用经编定向结构，织物中的经纬向纱线相互间无弯曲状态，交叉点用高强纤维长丝捆绑结合起来，形成牢固的结合点，充分发挥其力学性能，经编涤纶土工格栅具有抗拉强度高，延伸力小，抗撕力强度大，纵横强度差异小，耐紫外线老化、耐磨损、耐腐蚀、质轻、与土或碎石嵌锁力强，对增强土体抗剪及补强提高土体的整体性与荷载力，具有显著作用。
经编涤纶土工格栅主要应用于用于各种高等级道路，铁路的软路基增强隔离不同的土基材料；用于河岸，路堤边坡加强稳固；用子各种地基的加强稳固；用于道桥加强。
6.矿用格珊

土工格栅还能用于煤矿井下回采工作面假顶支护工程，这就是矿用土工格栅。它以聚丙烯为主要原材料，经过阻燃、抗静电技术处理后，采用双向拉伸方法形成的整体结构的“双抗”塑料网。该产品便于施工，成本低，安全美观。矿用土工格栅在煤矿工作中也称作煤矿井下用双向拉伸塑料网假顶，简称假顶网。矿用土工格栅是专门为煤矿井下回采工作面假顶支护和巷道护帮支护设计制造的，是采用几种高分子聚合物并填加其它改性剂，经加热，挤压，成型，冲孔，拉伸，定型，卷取等工序制造而成。矿用土工格栅与金属纺织网，塑料编织网相比，具有重量轻，强度大，各向同性，抗静电，无腐蚀，阻燃的特点，是一种新型煤矿井下支护工程及土木工程用网状格栅材料。矿用格栅亦可用作其它矿山巷道工程、边坡防护工程、地下土建工程和交通道路工程的土石锚固、加强的材料，矿用格栅是塑料纺织网的最佳替代产品之一。
